Что означают кольца на металлической части штекера mini-jack и для чего они нужны?

Многие люди даже не догадываются, почему на штекере для наушников бывает 1,2,3 или даже 4 кольца.

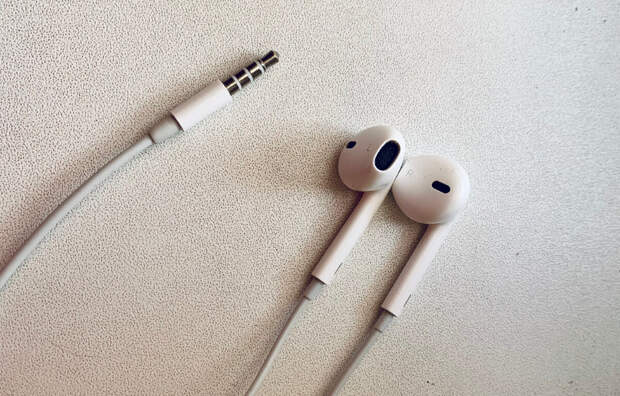

Стандартный штекер для наушников называется mini-jack, он имеет толщину 3,5 мм .

Разъём для этого штекер можно встретить во многих смартфонах, ноутбуках, плеерах и другой электронике, к которой можно подключить проводные наушники.

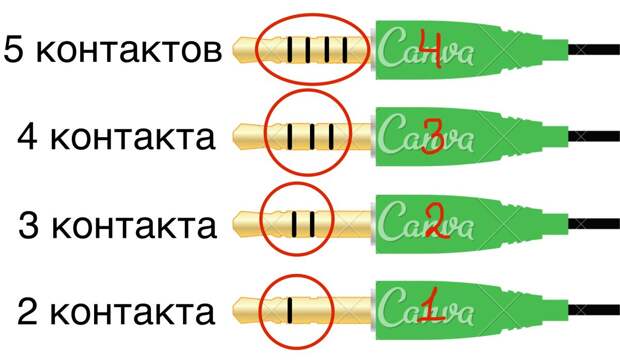

Я специально сделал иллюстрацию, на которой можно увидеть разные типы этого штекера. Примечательно то, что они отличаются между собой количеством колец на металлической части.

Красным отмечено количество колец. И они играют далеко не декоративную роль, а являются частью довольно технологичного решения.



На иллюстрации хорошо видно, что кольца делят сам штекер на отдельные «поля». В итоге получается несколько отдельных контактов. Их может быть от двух до пяти и их количество имеет значение.

Для чего нужны кольца?

Каждая «кольцо» изготовлено из специального полимера, который не пропускает электрический ток и таким образом служит для разделения штекера на контакты.

4 кольца - штекер с пятью контактами, применяется для гарнитур с функцией шумоподавления.

3 кольца - штекер с четырьмя контактами, в основном, применяется для гарнитур с встроенным микрофоном. Может применяться также в балансных наушниках.

2 кольца - штекер с тремя контактами, применяется в стерео наушниках, компьютерных колонок и микрофонах.

1 кольцо - штекер с двумя контактами, применяется в профессиональной электронике и аудио аппаратуре. Раньше также использовался в наушниках старого образца.

Таким образом, для конкретного аудиоустройства штекер будет отличаться, в зависимости от его функционала и предназначения.

На иллюстрации ниже изображена одна из возможных распаек, соответственно с уменьшением количества контактов в штекере могут оставаться, например, только левый и правый канал и так далее.

Типичный пример стерео гарнитуры с микрофоном для смартфона или планшета. На штекере есть 4 контакта, они обозначают левый и правый каналы, микрофон и общий контакт.

Цвет колец на штекере может быть разнообразным, в основном чёрный или белый. Однако, никакого скрытого смысла или значения цветовая дифференциация не несёт.

Кстати, правильно такие штекеры называются TRS, что означает: Tip, Ring, Sleeve. На русский язык можно перевести как кончик, кольцо, гильза.

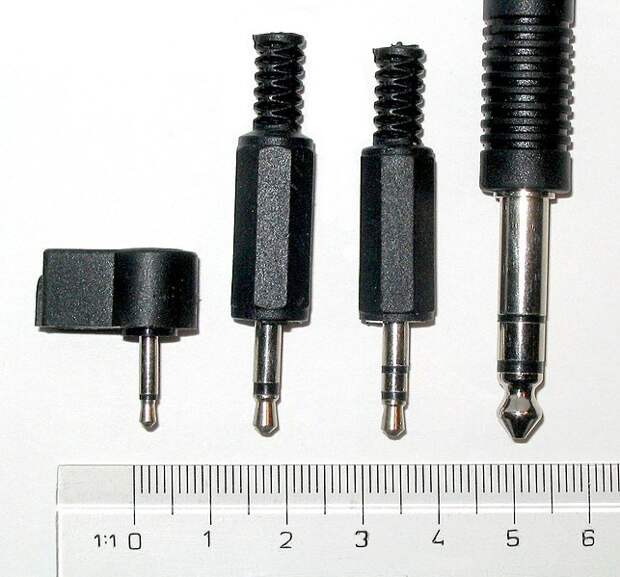

Всего TRS штекеры бывают трёх размеров 2,5 мм., 3,5 мм., 6,5 мм. Каждый размер необходим для применения в разных сферах электроники и для разных аудиоустройств. Наиболее известный - 3,5 мм., так называемый mini-jack.
